作業ミスを避ける為、基本的に取り付け取り外しは、スバル特約店または、スバル特約店が指定した販売店、もしくは自動車用品専門店でお願いいたします。作業中の事故、破損等に関する保証は一切お受けできませんので予めご了承願います。
リヤコンビネーションランプの外し方
SB1 SB2
1.キャップを取り外します。(左右同じ作業をします) 2.ボルトを外します。(左右同じ作業をします)
SB3 SB4

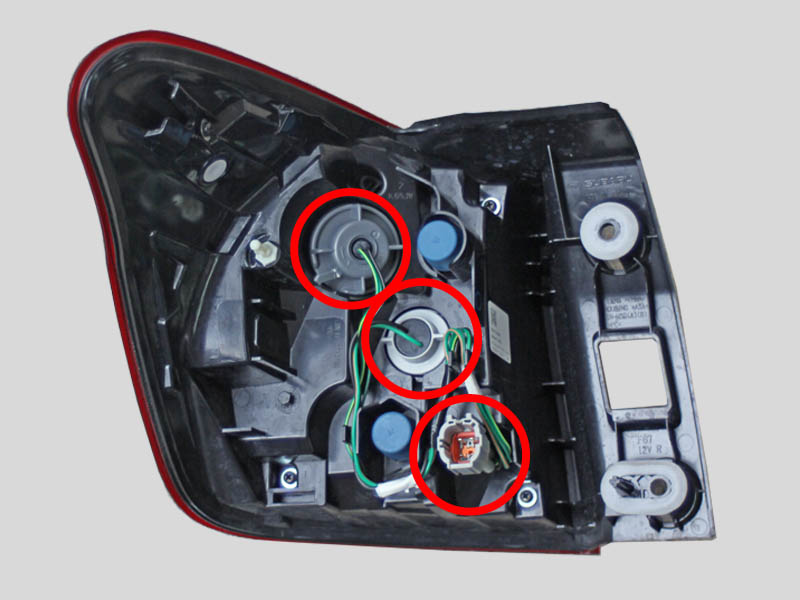

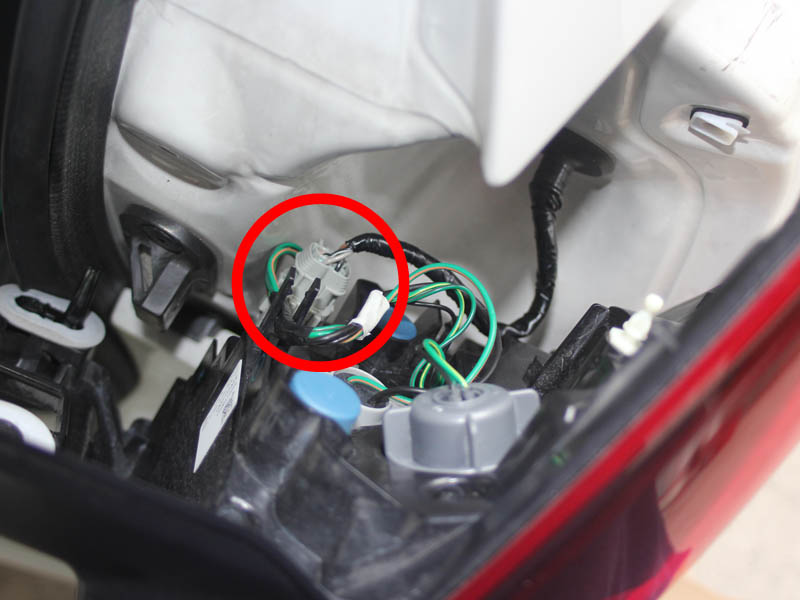

3.リヤコンビネーションランンプを後方へ引き抜きコネクターを 抜きます。(左右同じ作業をします) ※取付の際は配線を取り外しCORAZON LEDテールランプへ移植が必要です。付属の取付け説明書を参照ください。



リヤフィニッシャーランプの外し方
SB5 SB6

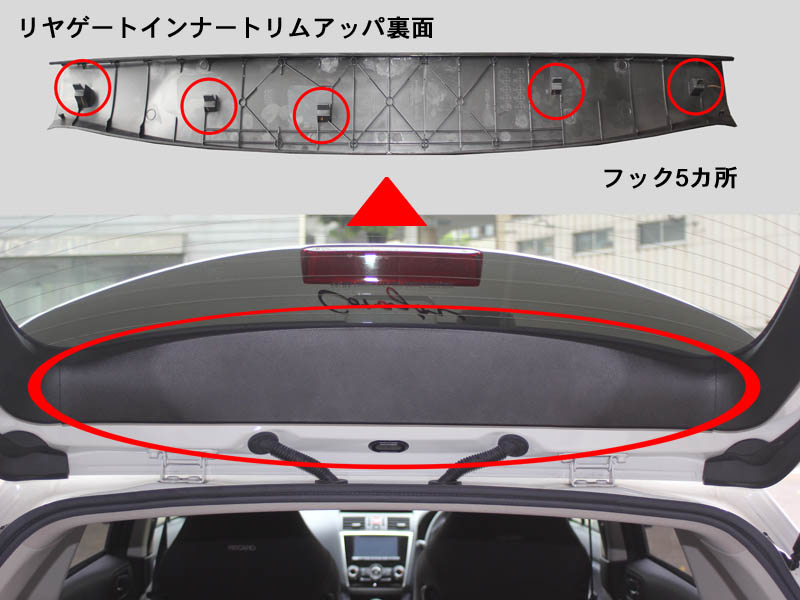

1.リヤゲートインナートリムアッパを取り外します。 2.リヤゲートインナートリムサイドを取り外します。
(左右同じ作業をします)
SB7 SB8
■リヤゲートインナートリムの取り外し

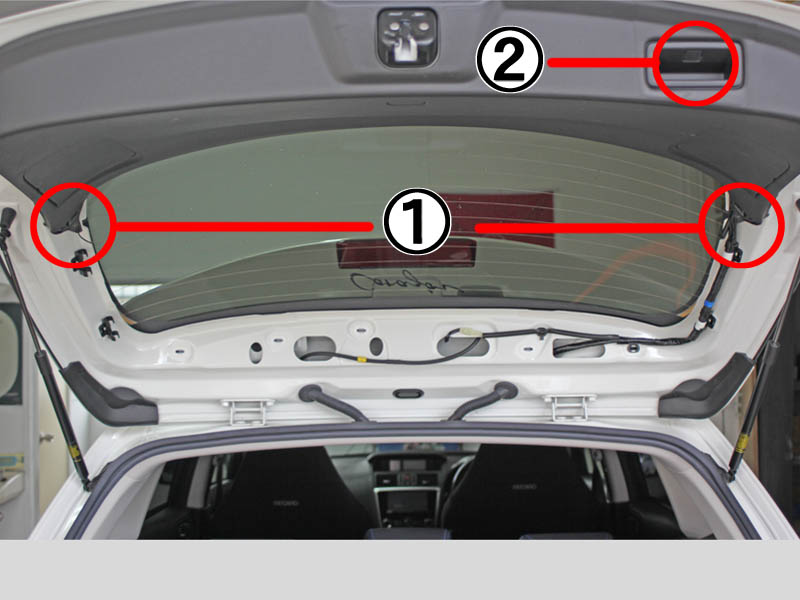

3.クリップを取り外します。(左右同じ作業をします)
SB9 SB10

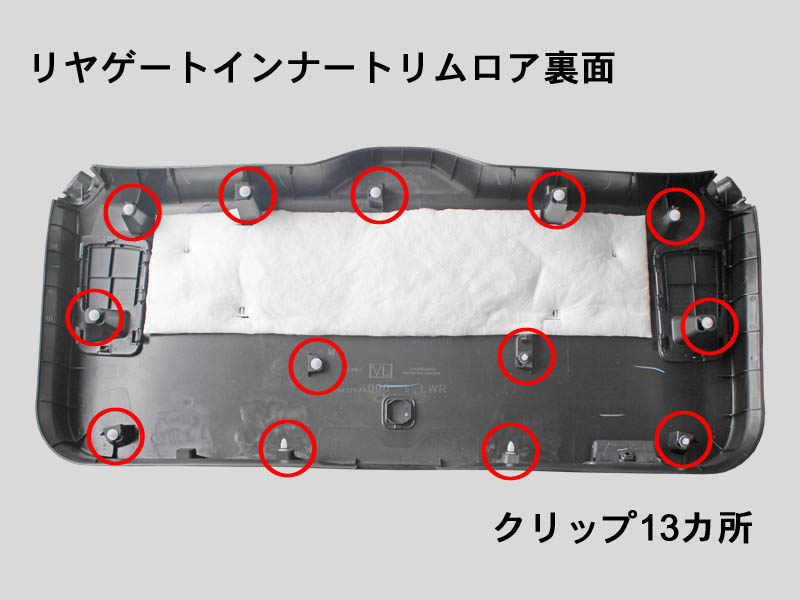

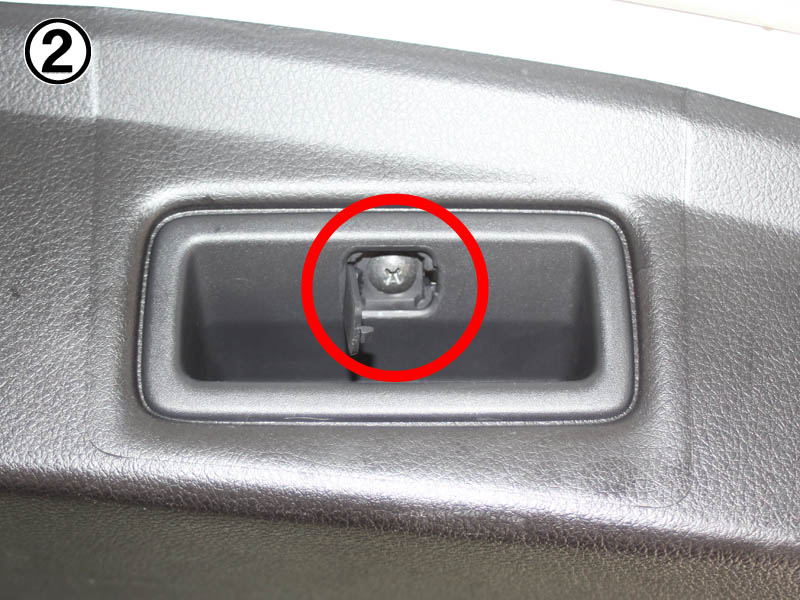

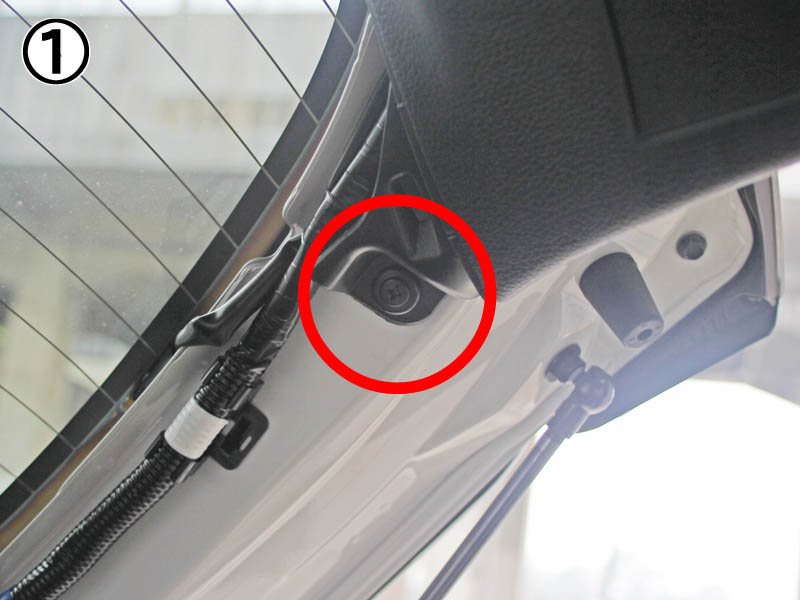

4.タッピングビスを取り外します。 5.リヤゲートインナートリムロアを取り外します。
SB11 SB12

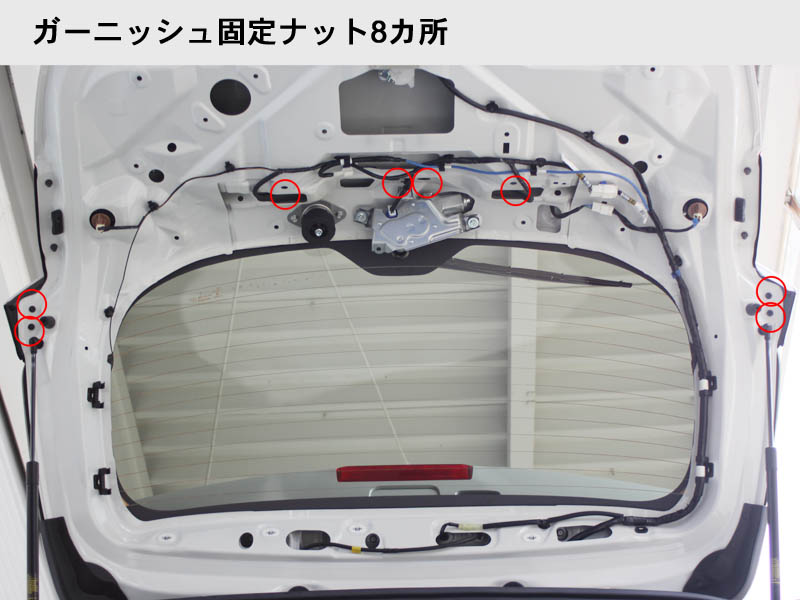

6.ガーニッシュを固定しているナットを取り外します。
※なくさないよう保管してください。

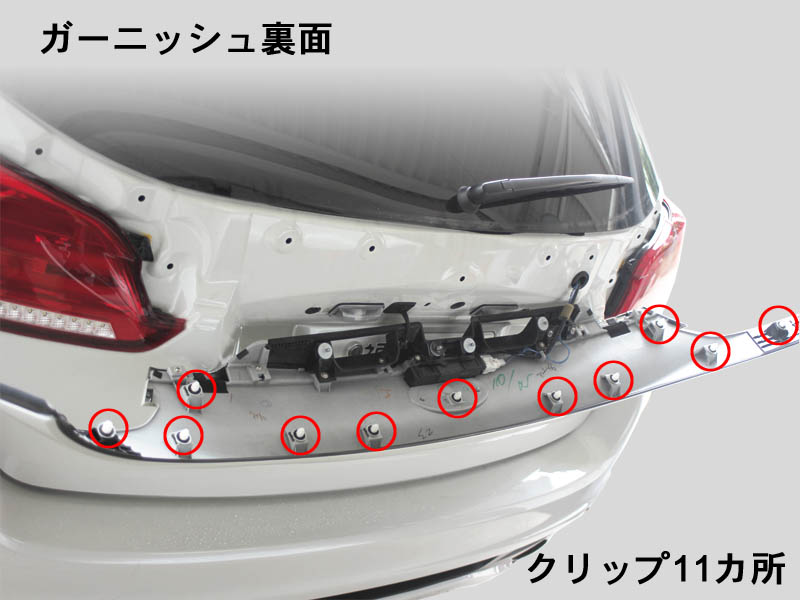

7.ガーニッシュを取り外します。
※クリップが強いのでガーニッシュが曲がらないよう注意してください。
SB13 SB14

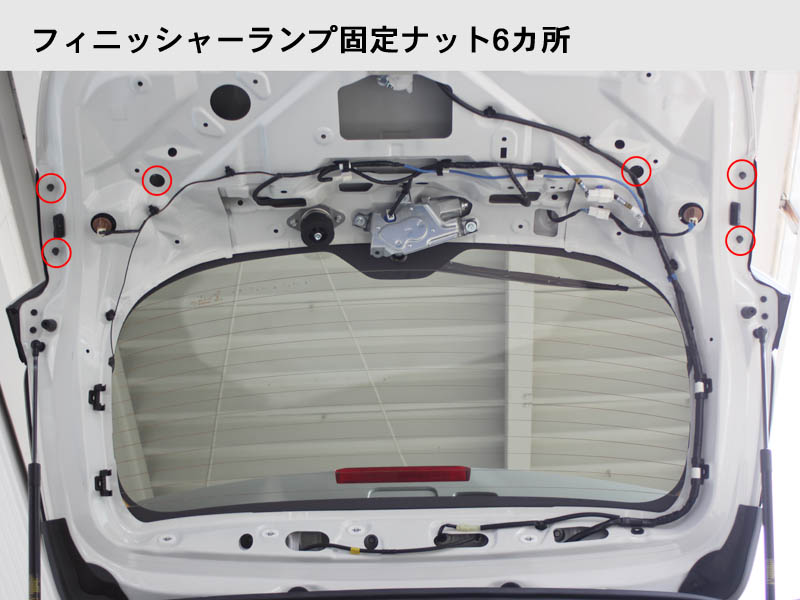

8.フィニッシャーランプを固定しているナットを取り外します。
※なくさないよう保管してください。

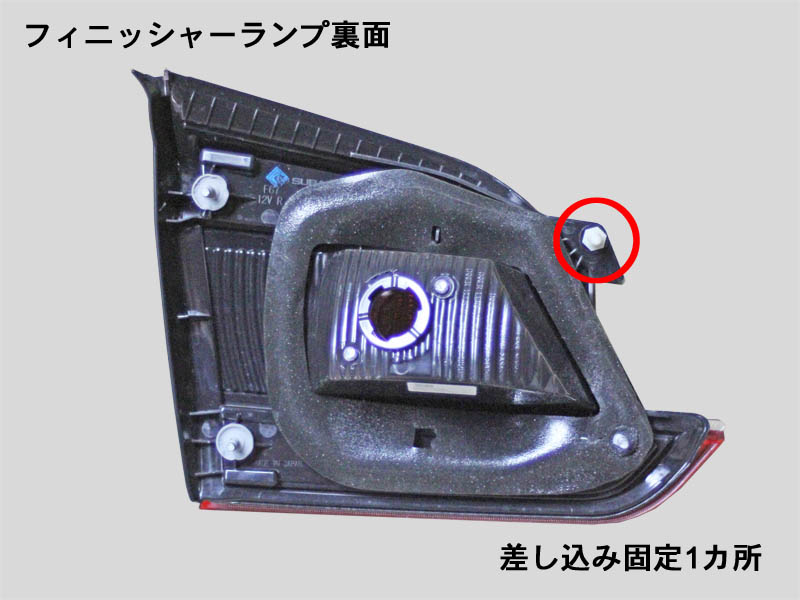

9.リヤフィニッシャーランプを取り外します。
(左右同じ作業をします)

※クリップが強いのでフィニッシャーランプが破損しないよう注意してください。
TRM11C
T001 T002

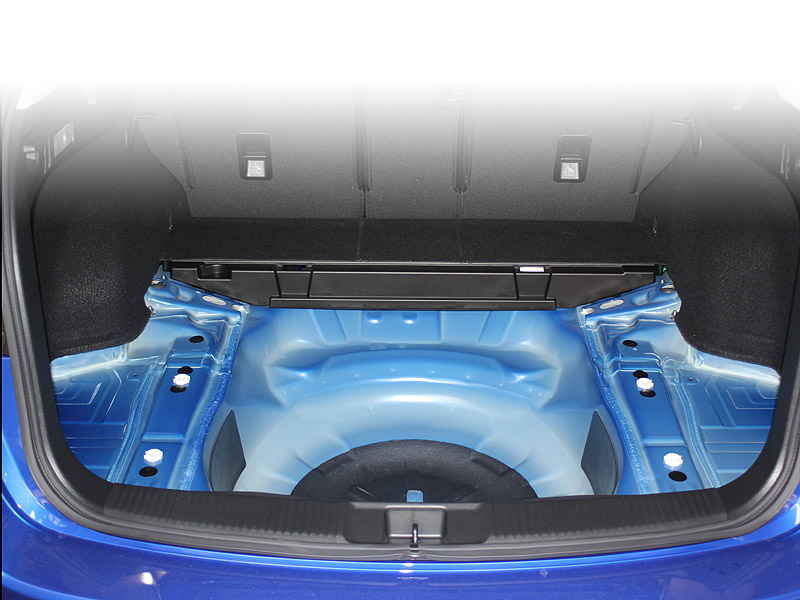

1.リヤのマットおよびボックス類を取り外します。

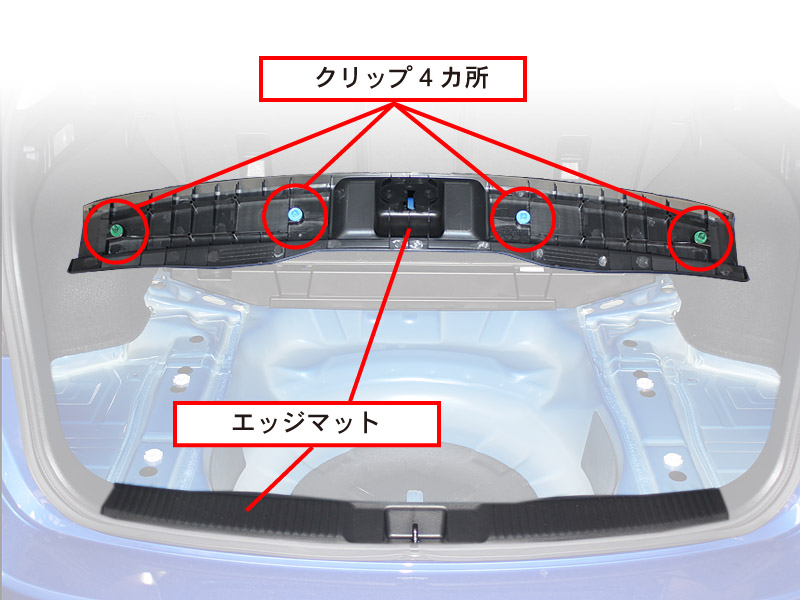

2.エッジマットを取り外します。

T003 T004

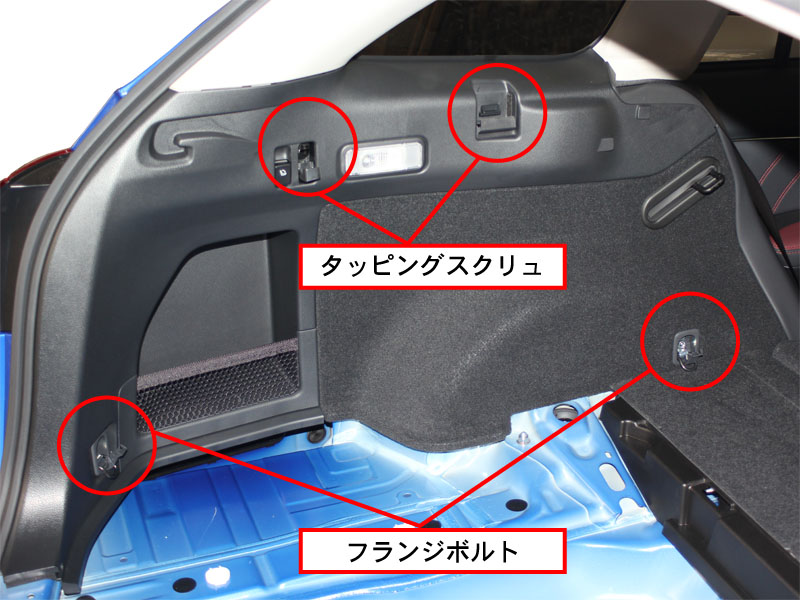

3.サイドトリムパネルのボルト、ビスを取り外し、トリムを開きます(左側)
※取り外す必要はありません。

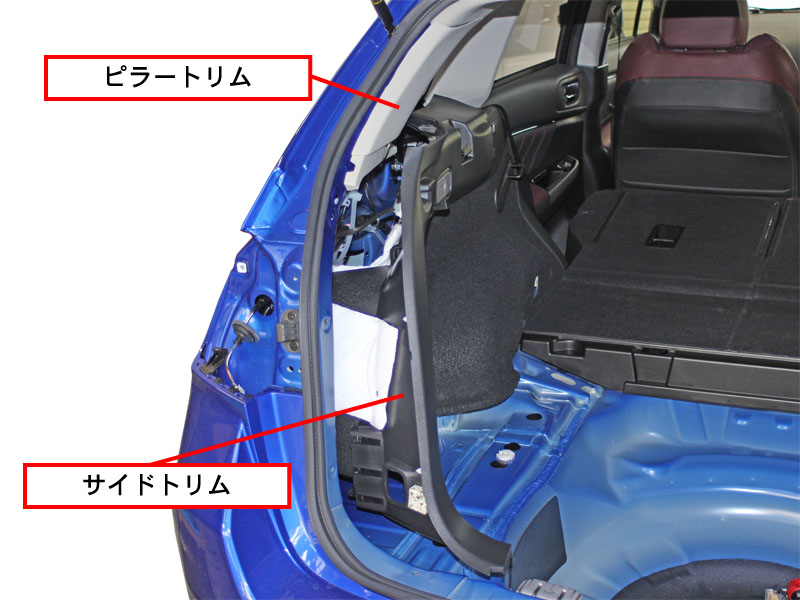

4.ピラートリムも開きます(左側)
※取り外す必要はありません。
T005 T006

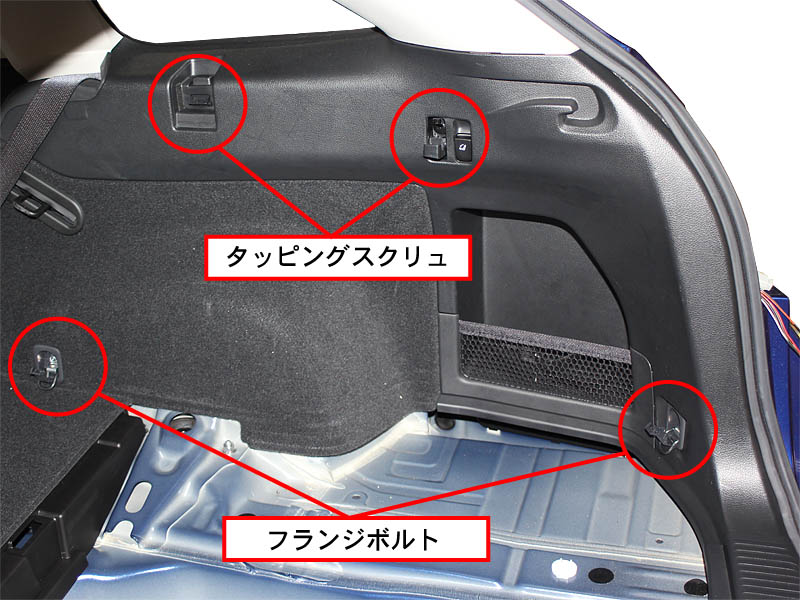

5.サイドトリムパネルのボルト、ビスを取り外し、トリムを開きます(右側)
※取り外す必要はありません。

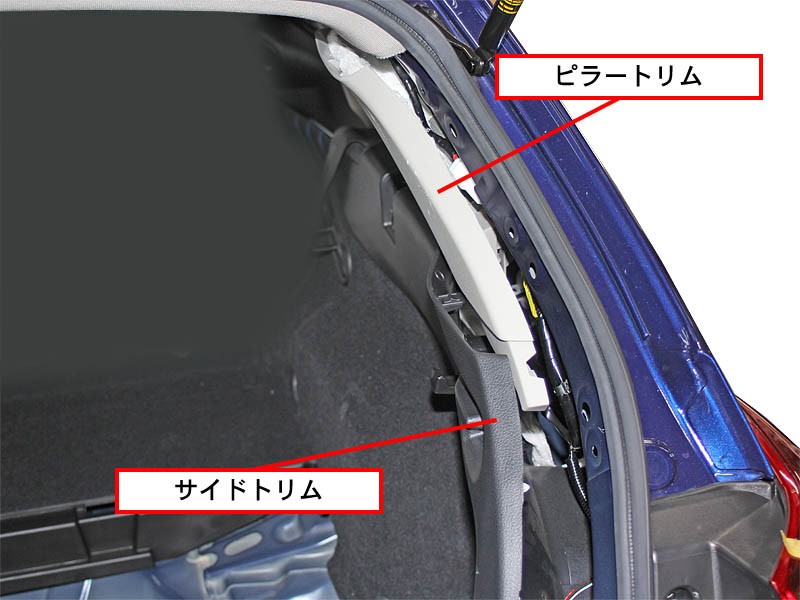

6.ピラートリムも開きます(右側)
※取り外す必要はありません。
